서론

O-링은 유압, 공압, 자동차, 항공우주, 전자 산업을 포함한 다양한 산업에서 널리 사용됩니다. 주요 기능은 두 개 이상의 구성 요소 사이에 씰을 형성하여 액체나 가스의 누출을 방지하는 것입니다. 그러나 O-링이 실패하면 누출, 장비 손상 또는 안전 위험으로 이어질 수 있습니다. 따라서 O-링 실패의 일반적인 원인과 예방 조치를 이해하는 것은 씰링 성능을 개선하고 서비스 수명을 연장하는 데 필수적입니다.

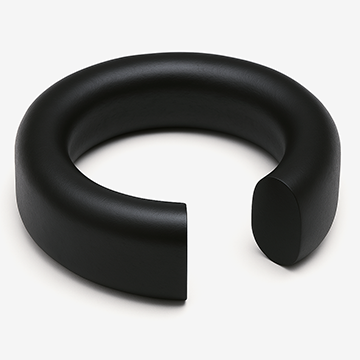

1. 압축 변형 (Compression Set)

실패 증상

장기간 압축 후 O-링이 탄성을 잃고 원래 형태로 복귀하지 못하여 씰링 성능이 저하되거나 상실됨

가능한 원인

• 과도한 작동 온도: 높은 온도는 고무 노화를 촉진하여 O-링의 탄성 상실을 초래함
• 장기간 압축: 재료의 탄성 한계를 초과하는 지속적인 압축 응력은 영구 변형을 초래함
• 부적절한 재료 선택: 사용 환경의 매체 또는 온도에 적합하지 않은 재료를 선택하면 성능이 저하될 수 있음

예방 방법

• 낮은 압축 변형을 가진 재료 선택: FKM, HNBR과 같은 재료는 고온에서도 우수한 탄성을 유지함
• 적절한 압축 비율 유지: O-링의 압축 비율을 권장 범위(일반적으로 15~30%) 내에서 유지하여 과도한 압축 방지
• 정기적인 교체: 장기간 정적인 압축을 피하기 위해 O-링을 정기적으로 점검하고 교체

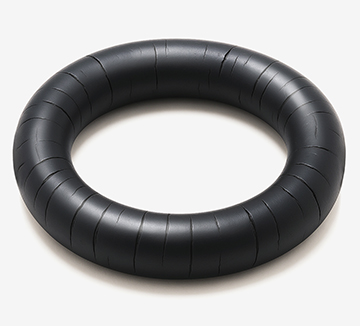

2. 경화 및 균열 (Hardening & Cracking)

실패 증상

O-링이 경화되거나 균열이 발생하고 취약해져 씰링 성능 상실

가능한 원인

• 장기간 높은 온도 또는 오존 노출: 고무 노화를 가속화함
• 내열성이 없는 재료 사용: 예를 들어, NBR은 고온 환경에서 노화 및 열화가 발생하기 쉬움
• 강한 산화성 화학물질과 접촉: 산, 알칼리 또는 세정제와 같은 물질은 재료 열화를 유발할 수 있음

예방 방법

• 고온 및 화학 저항성이 우수한 재료 선택: FKM, EPDM과 같은 재료는 고온 및 화학물질에 대한 저항성이 뛰어남
• 오존 및 자외선 노출 최소화: O-링을 적절한 환경에서 보관 및 사용하여 이러한 요소에 대한 노출 감소
• 강한 산화제와의 접촉 방지: 화학적으로 저항성이 뛰어난 재료를 선택하고 설계에서 격리 조치를 고려

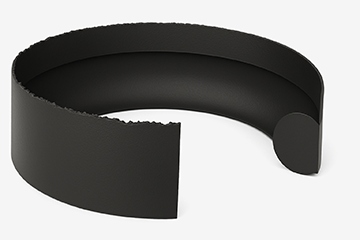

3. 압출 및 치핑 (Extrusion & Nibbling)

실패 증상

압력으로 인해 O-링이 홈 밖으로 밀려나면서 가장자리가 손상되거나 찢어짐

가능한 원인

• 과도한 씰링 간극: O-링이 압출되기 쉬운 설계
• 과도한 시스템 압력: 재료의 압력 저항 한계를 초과
• 낮은 O-링 경도: 고압 조건을 견디지 못함

예방 방법

• 씰링 간극 축소: 설계가 표준 권장 사항(일반적으로 <0.15mm)을 준수하도록 함
• 더 높은 경도의 O-링 사용: 80 Shore A 이상의 O-링을 사용하여 압출 저항 향상
• 백업 링 추가: 고압 환경에서는 백업 링을 사용하여 O-링 압출 방지

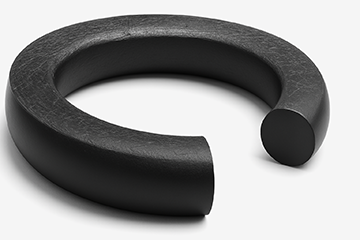

4. 마모 (Abrasion)

실패 증상

O-링 표면에 뚜렷한 마모 흔적이 나타나며 씰링 성능 저하

가능한 원인

• 씰과 금속 표면 간의 상대적 움직임: 지속적인 마찰 및 마모 발생
• 윤활 부족: O-링과 움직이는 표면 간의 직접적인 마찰 증가
• 부적절한 표면 처리: O-링의 마모 증가

예방 방법

• 특수 배합 사용: 내부 윤활제가 포함된 O-링을 사용하여 마찰 감소
• 높은 내마모성 재료 선택: PU, HNBR O-링과 같은 내구성이 강한 재료 사용
• 씰링 설계 최적화: 불필요한 접촉을 최소화하고 표면을 매끄럽게 유지하여 마찰 감소
• 올바른 씰링 구성 요소 선택: 애플리케이션에 따라 낮은 마찰 특성을 가진 O-링 선택

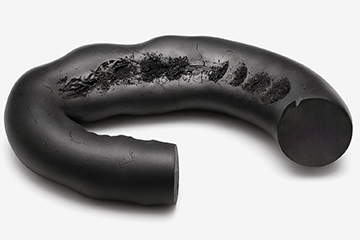

5. 화학적 열화 (Chemical Degradation)

실패 증상

O-링이 팽창하거나 변형되며 표면 침식이 발생하여 씰링 성능 상실

가능한 원인

• O-링 재료가 사용 매체와 호환되지 않음 (예: NBR이 케톤 용매와 접촉)
• 강산, 강알칼리 또는 용매에 장기간 노출되어 재료 분해 또는 팽창 발생
• 외부 환경 요소(고온, 고압)가 화학 반응을 가속화

예방 방법

• 화학 저항성이 우수한 재료 선택: FKM, FFKM, EPDM 등
• O-링과 매체의 호환성 테스트를 수행하여 적절한 재료 선택
• 보호 코팅 또는 씰링 구조 변경을 고려하여 직접적인 화학 노출 최소화

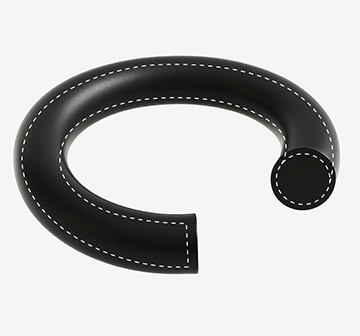

6. 팽창 및 수축 (Swelling & Shrinkage)

실패 증상

O-링이 액체를 흡수하여 팽창하거나, 용매 증발로 인해 수축하여 씰링 성능 저하

가능한 원인

• 재료가 액체를 흡수하여 부피가 증가하고 씰링 효과가 감소
• 용매에 장기간 노출되어 재료 성분이 손실되면서 수축 또는 경화 발생
• 환경 변화로 인한 치수 불안정

예방 방법

• 낮은 흡수성을 가진 재료 사용: FKM, FFKM, PTFE 등
• 부적절한 액체에서 O-링의 침적 시간을 제한하여 과도한 팽창 방지
• 애플리케이션 요구 사항에 맞는 적절한 씰링 솔루션 선택 (예: 보호층 추가 또는 사전 처리 기술 적용)

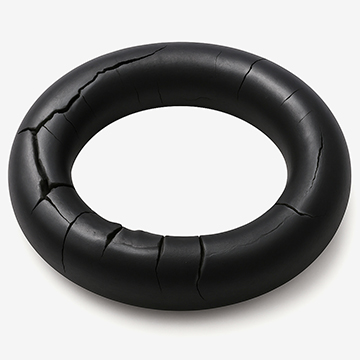

7. 열 및 압력 균열 (Thermal & Pressure Cracking)

실패 증상

O-링 표면에 미세 균열이 발생하거나 파열되어 씰링 성능 상실

가능한 원인

• 극한 온도 변화로 내부 응력이 축적되어 균열 발생
• 시스템 내 급격한 압력 변화가 O-링의 압력 허용 범위를 초과하여 파열 발생
• 재료가 열 충격 또는 압력 변화에 저항하지 못함 (예: NBR은 저온에서 취약해짐)

예방 방법

• 고온 저항성이 뛰어난 재료 선택: FKM, HNBR 등
• 시스템 압력 변동을 조절하여 갑작스러운 변화 방지
• 적절한 O-링 설치를 통해 조립 중 추가 응력 최소화

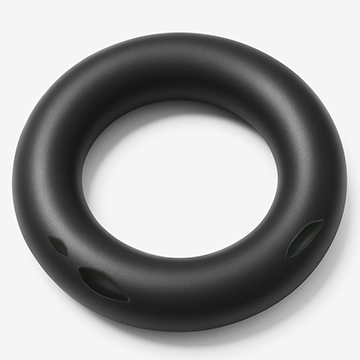

8. 설치 손상 (Installation Damage)

실패 증상

O-링이 찢어지거나 긁히거나 변형되어 씰링 성능 저하

가능한 원인

• 부적절한 설치 기술 (과도한 늘어남, 잘못된 도구 사용 등)
• 날카로운 모서리와의 접촉으로 표면 손상 발생
• 잘못된 O-링 크기 또는 유형 선택으로 인해 설치 어려움 및 씰링 비효율 발생

예방 방법

• 올바른 설치 도구 사용 및 윤활제 적용으로 쉽게 설치하고 과도한 늘어남 방지
• 설치 표면의 날카로운 모서리나 돌기를 제거하여 O-링 손상 방지
• O-링 크기가 씰링 홈과 정확히 맞는지 확인하여 과도한 압축 또는 변형 방지

결론

이러한 O-링 실패의 8가지 주요 원인, 즉 압축 변형, 경화 및 균열, 압출, 마모, 화학적 열화, 팽창, 열 균열 및 설치 손상을 이해함으로써, 효과적인 예방 조치를 시행하여 씰링 성능을 향상시키고 서비스 수명을 연장할 수 있습니다.
